Что сфотографировать на старой виброопоре Caterpillar, чтобы не ошибиться с заменой
Опубликовано: 16.10.2026
Когда желтый гигант останавливается из-за порванного резинометаллического узла, каждый час простоя становится особенно ощутимым. Простой на спецтехнике обходится слишком дорого, чтобы тратить дни на возврат неподходящей запчасти. Замена виброопоры кажется элементарной задачей: снял старую, поставил новую. Но дьявол кроется в каталогах. Две внешне идентичные резиновые подушки Caterpillar могут отличаться жесткостью, внутренним диаметром шпильки или шагом резьбы на пару миллиметров. И если посадочное место не совпадет, монтаж превратится в мучительную подгонку кувалдой, которая добьет и без того уставший узел.
Единственный способ избежать лотереи с запчастями — зафиксировать исчерпающие данные о снимаемом амортизаторе. И сделать это нужно до того, как резина окончательно рассыпется, унеся с собой последние опознавательные знаки. Обычный смартфон и правильный ракурс сэкономят недели ожидания и нервы механиков.
Обсуждая замену с поставщиком, удобно сослаться на позицию «амортизатор CAT 358-0286». Указанное на странице изделие нужно проверить по каталожному номеру и геометрии старой детали.

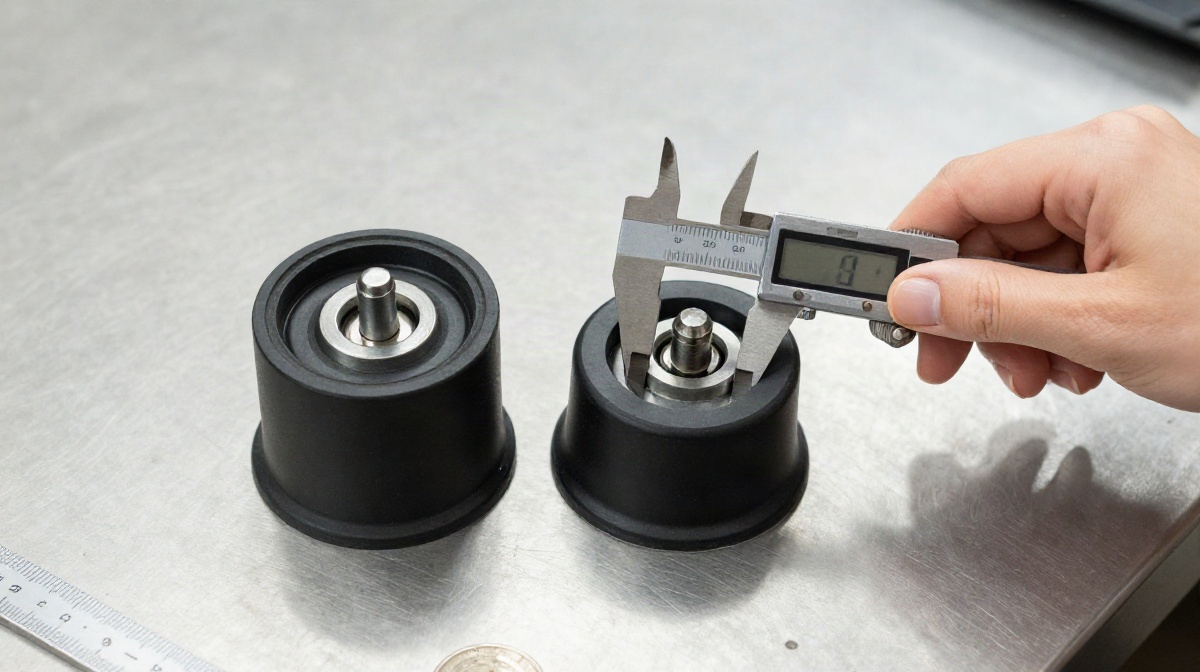

Почему визуальное сходство обманчиво
Виброопоры Caterpillar редко имеют уникальную форму. Производитель экономит на пресс-формах, выпуская серии амортизаторов с одинаковым внешним контуром, но разным внутренним наполнением. На глаз невозможно отличить подушку, рассчитанную на вибрации двигателя, от опоры кабины — у них разный коэффициент жесткости и допустимая осевая нагрузка. Ошибка в подборе приведет либо к жесткому резонансу, от которого начнут лопаться сварные швы рамы, либо к чрезмерному провисанию агрегата.
Именно поэтому фотография «вот эта черная штука» не поможет поставщику подобрать аналог. Нужен системный подход к съемке.
Чек-лист кадров: что должно попасть в кадр
Чтобы подбор замены происходил вслепую, нужно снять минимум пять информативных кадров. Каждый из них раскрывает конкретный технический параметр.

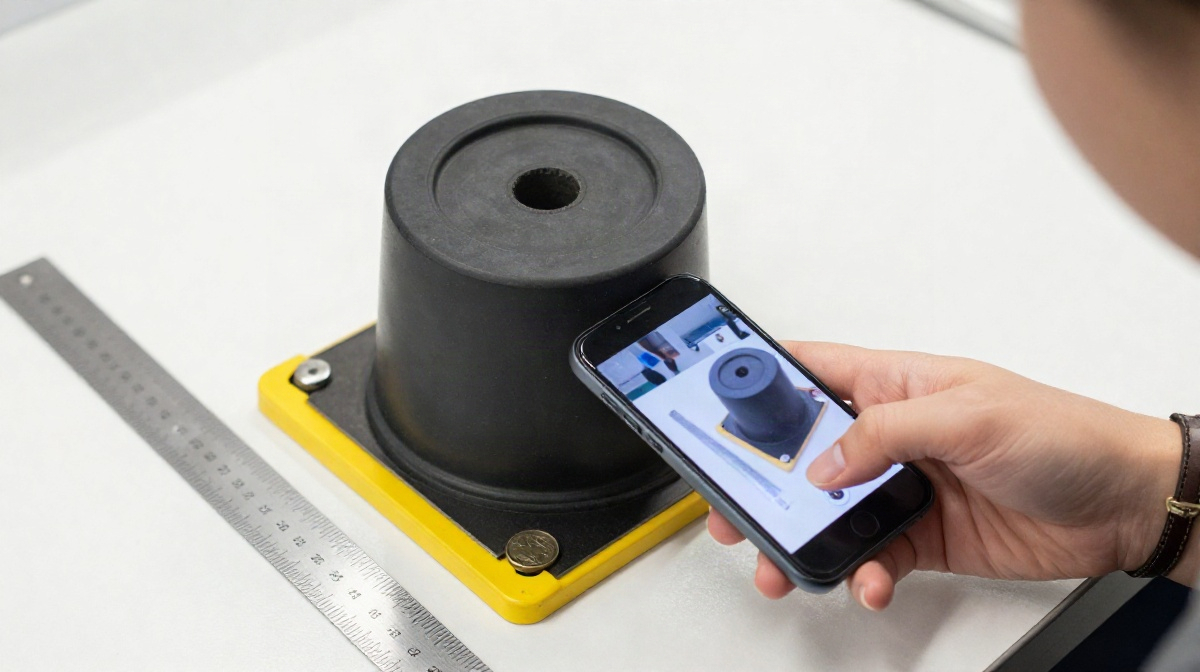

1. Номер на теле опоры
Заводская маркировка — святой Грааль для поиска. Caterpillar выбивает каталожные номера прямо на металлическом основании или отливает их на резине. Формат обычно выглядит как комбинация из трех цифр, дефиса и еще четырех цифр (например, 358-0286).
Снимать маркировку нужно с включенной вспышкой даже днем. Гравировка часто забивается грязью, ржавчиной или краской, из-за чего при обычном свете цифры сливаются с поверхностью. Яркий направленный свет создает микро-тени в углублениях штамповки, делая символы читаемыми. Перед съемкой достаточно провести по месту металлической щеткой или отверткой, чтобы очистить канавки.
2. Профиль и общая геометрия
Если номер уничтожен коррозией (частая история для узлов, работающих в условиях абразива и влаги), в дело вступают размеры. Снимать опору нужно сбоку, чтобы был четко виден профиль: высота металлической шайбы, толщина резинового массива, наличие и размер бортов.
В кадре обязательно должна быть рулетка. Фотография без масштаба бесполезна — резина со временем проседает, и на глаз определить, сколько миллиметров она потеряла от первоначальной высоты, невозможно. Приложите линейку строго вертикально вдоль опоры.
3. Посадочные отверстия и шпильки (вид сверху и снизу)
Крепеж — самая коварная часть подбора. Опоры могут иметь сквозные отверстия под болт, глухие резьбовые гнезда или приваренные шпильки. Шаг резьбы на американской технике может быть дюймовым, а не метрическим, и разница в долю миллиметра приведет к тому, что болт пойдет с перекосом и сорвет нитку.
Снимите «вид сверху» на металлическую пластину, четко показав количество отверстий, их расположение (по квадрату, по прямоугольнику, со смещением) и расстояние между центрами. Если на опоре осталась шпилька, сфотографируйте ее торец и резьбу, приложив рядом штангенциркуль или гайку для понимания диаметра.
4. Дно опоры и ответная часть рамы
Часто проблема кроется не в самой подушке, а в том, как она сидит в стакане. У некоторых виброопор Caterpillar есть центрирующий поясок на нижней шайбе, который входит в паз на раме. Если заказать опору без этого выступа, она будет смещаться при работе.
Сфотографируйте нижнюю часть амортизатора и посадочное место на технике после его демонтажа. Это покажет конфигурацию ответного металла: есть ли там ограничительный бортик, сколько точек крепления предусмотрено конструктивно, и не разбило ли отверстие от усталости металла.
5. Характер разрушения (контекстный кадр)
Снимок порванной резины — не просто констатация поломки. Он дает специалисту информацию о том, как именно узел вышел из строя. Кольцевые трещины говорят о естественном старении. Разрыв по телу резины вблизи металлической арматуры — признак усталостного сдвига, при котором заводская жесткость была недостаточной для данных условий. Отрыв резины от металлической втулки (расслоение) указывает на проблемы с адгезией или попадание агрессивных жидкостей (масла, топлива).
Этот контекстный кадр помогает понять, стоит ли брать точный заводской аналог, или логичнее выбрать усиленную модификацию с лучшей отрывной прочностью.
Техника съемки: свет, фон и масштаб
Даже правильные объекты можно снять так, что по фото ничего нельзя будет разобрать. Гаражные условия располагают к сумраку, но для технической съемки это враг номер один.
| Проблема в кадре | Как исправить |
|---|---|
| Блики от вспышки на гладкой резине | Снять наискосок, под углом 30–45 градусов, или закрыть вспышку пальцем, используя только фонарик сбоку |
| Размытые края и отсутствие фокуса | Установить телефон на подставку (или на стопку гаек), использовать таймер съемки, чтобы избежать дрожания рук |
| Путаница в размерах | Положить рядом с опорой спичечный коробок или монету — они дают мгновенное визуальное понимание масштаба для человека, который не держал деталь в руках |
| Грязь скрывает рельеф | Протереть узел сухой ветошью. Не мыть водой — влажная резина бликует, а мокрый металл дает рефлексы |
Фон должен быть контрастным. Серая резина на сером бетонном полу превращается в бесформенное пятно. Бросьте под опору кусок чистого картона, фанеры или даже газеты — этот простой трюк моментально делает снимок читаемым.
Что делать, если опора превратилась в огрызок
Бывает, что виброопора не просто лопнула, а разрушилась до состояния «крошечный кусок резины на ржавом болту». В таких ситуациях спасает только анализ посадочного места на самой машине.
Сфотографируйте стакан, в котором сидела подушка, с приложенной линейкой по внутреннему диаметру. Зафиксируйте расстояние от центра крепежного отверстия до края стакана. Если на раме осталась вторая, целая опора (например, на противоположной стороне двигателя), снимайте ее — она станет эталоном. Только обязательно сделайте приписку, что на фото соседний узел, а не демонтированный.
Опытные механики просят всегда делать один лишний кадр: общим планом той зоны машины, откуда снята деталь. Каталожные схемы бывают неточны, а фотография подкапотного пространства или зоны ходовой сразу показывает контекст: какой именно агрегат удерживала эта подушка и какие нагрузки она несла.
Сбор данных в один пакет

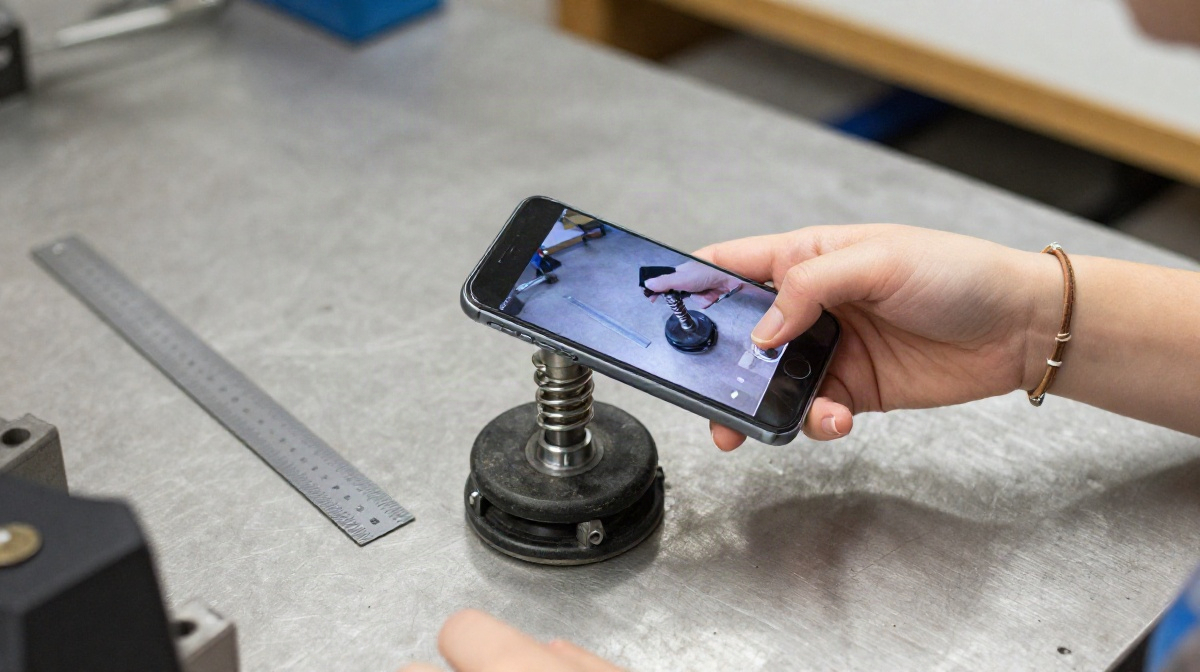

Рассылать пять разрозненных фотографий в мессенджерах — путь к тому, что затеряется кадр с резьбой или перепутаются местные файлы. Лучше сразу организовать информацию. Удобно сделать один панорамный снимок: чистая опора лежит на светлом фоне, рядом лежит линейка, шильдик с номером повернут к камере, а на заднем плане угадывается та самая зона на катке, откуда узел сняли. Один такой информативный кадр заменяет десяток переписок и исключает двоякое толкование.
Подбор комплектующих для спецтехники всегда напоминает сборку сложного пазла, где детали не имеют картинок на обороте. Но если на руках есть качественная визуальная документация с размерами и четкими маркировками, вероятность получить нужный амортизатор с первого подхода возрастает многократно. Пять минут, потраченных на правильную съемку старой виброопоры, окупаются днем сэкономленного времени и целостностью отремонтированной машины.
